主な機能・仕様
・低騒音設計
・グリル格子方向（縦・横）選択可能
・テーピングが容易な段付構造のダクト接続口採用（フレキダクト接続時）
・塩ビ管接続時のダクト方向微調整可能（全方向7°）
・本体内側から軽量鉄骨へのネジ止め可能（本体ネジ止め部リブ付）
・速結端子接続
・本体スライド脱着式
・グリル部と羽根部にデュアルバリアマテリアル採用
・高効率羽根「デルタシロッコファンΓ」採用
・高密閉風圧式シャッター搭載
VD-20ZXK14-Cの代替機種
※２４時間換気のため風量弱にした場合の換気量がやや少なくなっています

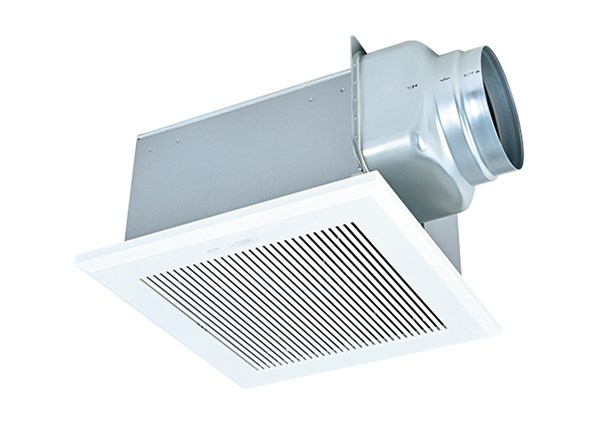

三菱【VD-20ZLX14-CS】 換気扇 ダクト用換気扇 天井埋込形 接続パイプΦ150mm 埋込寸法315mm角 居間・事務所・店舗用 24時間換気機能付 インテリア格子タイプ 低騒音形 VD-20ZLX13-CSの後継品
【交換可能な旧品番】
VD-20ZLX13-CS、VD-20ZLX12-CS、VD-20ZLX10-CS、VD-20ZLX11-CS、VD-20ZLX9-CS、VD-20ZLX8-CS、VD-20ZLX7-CS、VD-20ZLX6-CS、
【代替をご検討いただける品番】
VD-20ZXK13-C、VD-20ZXK11-C、VD-20ZXK12-C、VD-20ZXK10-C、VD-20ZXK9-C、VD-20ZXK7-C、VD-20ZXK6-C、VD-20ZXK5-C、
※２４時間換気のため風量弱にした場合の換気量がやや少なくなっています
・低騒音設計
・グリル格子方向（縦・横）選択可能
・テーピングが容易な段付構造のダクト接続口採用（フレキダクト接続時）
・塩ビ管接続時のダクト方向微調整可能（全方向7°）
・本体内側から軽量鉄骨へのネジ止め可能（本体ネジ止め部リブ付）
・速結端子接続
・本体スライド脱着式
・グリル部と羽根部にデュアルバリアマテリアル採用
・高効率羽根「デルタシロッコファンΓ」採用
・高密閉風圧式シャッター搭載
VD-20ZXK14-Cの代替機種
※２４時間換気のため風量弱にした場合の換気量がやや少なくなっています
特徴
仕様表
| 50Hz | 60Hz | ||
|---|---|---|---|
| ダクト径(mm) | EA | 150.0 | |
| 羽根径(mm) | 180.0 | ||
| 外形寸法(高さ×幅×奥行)(mm) | 263×485.50×380 | ||
| 機外静圧(Pa) | 0 | 0 | |
| 消費電力(W) | 強 | 42 | 48 |
| 弱 | 13 | 15.50 | |
| 製品質量(kg) | 5.3 | ||
| 騒音<SPL>(dB) | 強 | 35.50 | 35.50 |
| 弱 | 21.50 | 21.50 | |
| 電圧(V) | 100V | ||
| 電源(φ) | 単相 | ||
| 風量(m3/h) | 強 | 400 | 400 |
| 弱 | 210 | 210 | |

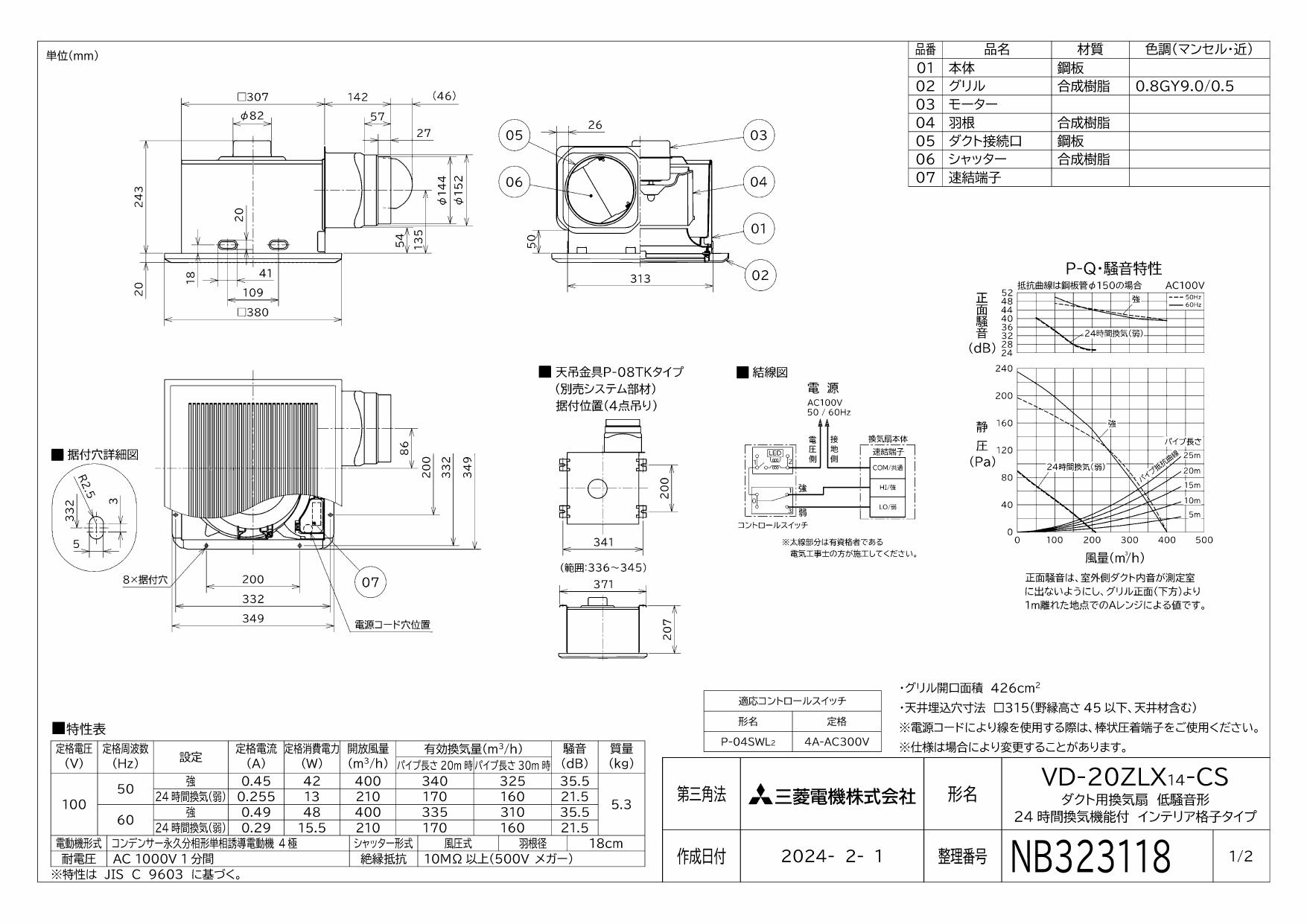

図面
三菱【VD-20ZLX14-CS】 換気扇 ダクト用換気扇 天井埋込形 接続パイプΦ150mm 埋込寸法315mm角 居間・事務所・店舗用 24時間換気機能付 インテリア格子タイプ 低騒音形 VD-20ZLX13-CSの後継品
【交換可能な旧品番】
VD-20ZLX13-CS、VD-20ZLX12-CS、VD-20ZLX10-CS、VD-20ZLX11-CS、VD-20ZLX9-CS、VD-20ZLX8-CS、VD-20ZLX7-CS、VD-20ZLX6-CS、
【代替をご検討いただける品番】
VD-20ZXK13-C、VD-20ZXK11-C、VD-20ZXK12-C、VD-20ZXK10-C、VD-20ZXK9-C、VD-20ZXK7-C、VD-20ZXK6-C、VD-20ZXK5-C、
※２４時間換気のため風量弱にした場合の換気量がやや少なくなっています
