特徴
仕様表
| 50Hz | 60Hz | ||
|---|---|---|---|
| ダクト径(mm) | EA | 100.0 | |
| 羽根径(mm) | 100.0 | ||
| 外形寸法(高さ×幅×奥行)(mm) | 199×321×250 | ||
| 機外静圧(Pa) | 0 | 0 | |
| 消費電力(W) | 7.20 | 9.30 | |
| 製品質量(kg) | 1.4 | ||
| 騒音<SPL>(dB) | 21.50 | 22 | |
| 電圧(V) | 100V | ||
| 電源(φ) | 単相 | ||
| 風量(m3/h) | 90 | 95 | |

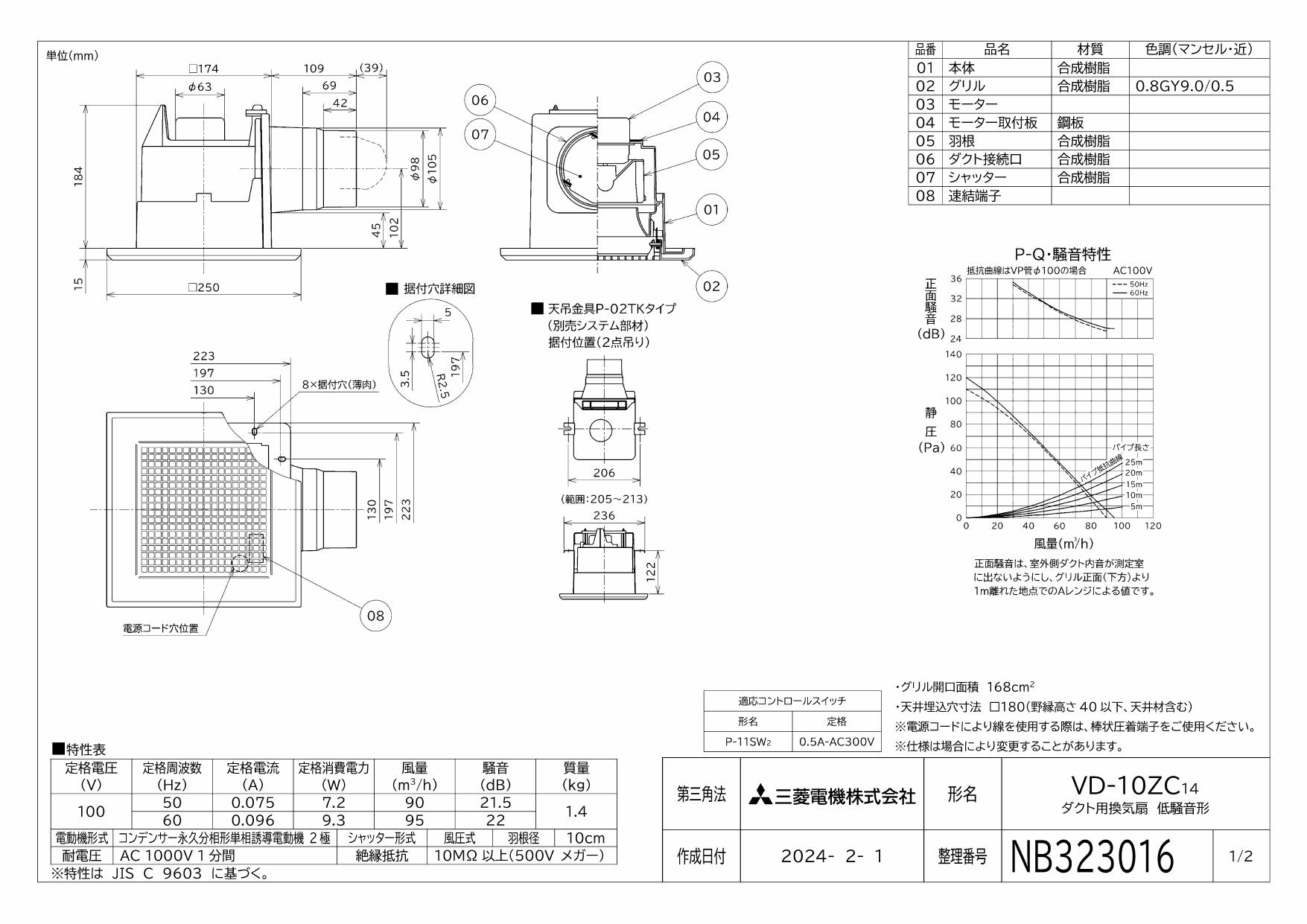

図面

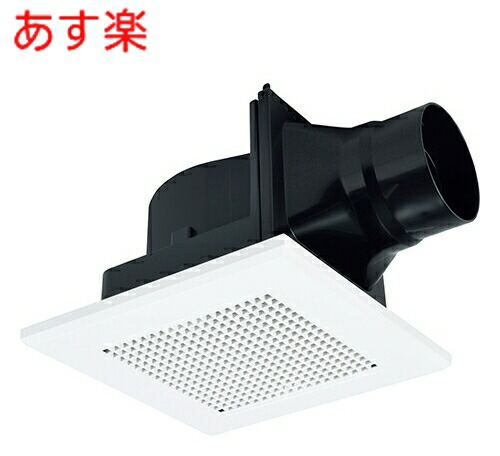

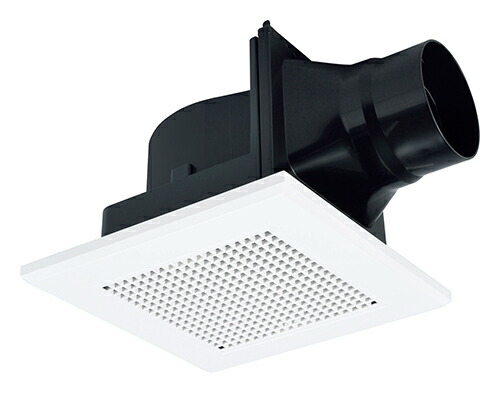

換気扇・ロスナイ [本体]ダクト用換気扇 天井埋込型 VD-10ZC14
【個数制限なし】こちらの商品、個数制限はありません。【適応】
【VD-10ZC14】三菱 換気扇 天井埋込形
ダクト用 換気扇 サニタリー用 低騒音形
浴室・トイレ・洗面所(居間・事務所・店舗)
風圧式シャッター
接続パイプφ100mm 埋込寸法180mm角
VD10ZC14【純正品】
・グリル部にデュアルバリアマテリアル採用
・羽根部にハイブリッドナノコーティング・プラス採用
・高効率羽根「デルタシロッコファンβ」採用
・省電力設計の高効率モーター採用
・高密閉風圧式シャッター搭載
・低騒音設計
・テーピングが容易な段付構造のダクト接続口採用(フレキダクト接続時)
・塩ビ管接続時のダクト方向微調整可能(全方向7°)
・速結端子接続
・本体スライド脱着式
【交換可能な旧品番】
VD-10ZC13,VD-10ZC12,VD-10ZC11,VD-10ZC10,VD-10ZC9,VD-10ZC8,VD-10ZC7
VD-10ZC6,VD-10ZC5,VD-10ZC4,VD-10ZC3,VD-10ZC2,VD-10ZC
【ルーバー(白いふたのデザイン)違いで以下の品番も交換可能です】
VD-10ZC13-C,VD-10ZC12-C,VD-10ZC11-C,VD-10ZC10-C,VD-10ZC9-C,
VD-10ZC8-C,VD-10ZC7-C,VD-10ZC6-C,VD-10ZC5-C
VD-10ZC3-C,VD-10ZC2-C
【鋼板製→樹脂製の変更点はありますが、以下の品番も交換可能です】
VD-10Z13,VD-10Z12,VD-10Z11,VD-10Z10VD-10Z9
VD-10Z8,VD-10Z7,VD-10Z6,VD-10Z5,VD-10Z4,VD-10Z3,VD-10Z2,VD-10Z
