特徴

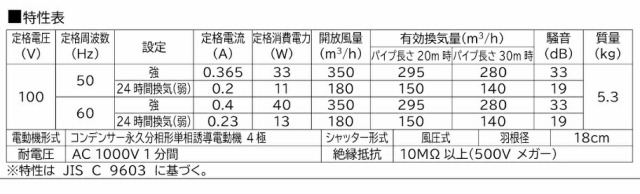

仕様表
| 50Hz | 60Hz | ||
|---|---|---|---|
| ダクト径(mm) | EA | 150.0 | |
| 羽根径(mm) | 180.0 | ||
| 外形寸法(高さ×幅×奥行)(mm) | 263×485.50×380 | ||
| 機外静圧(Pa) | 0 | 0 | |
| 消費電力(W) | 強 | 33 | 40 |
| 弱 | 11 | 13 | |
| 製品質量(kg) | 5.3 | ||
| 騒音<SPL>(dB) | 強 | 33 | 33 |
| 弱 | 19 | 19 | |
| 電圧(V) | 100V | ||
| 電源(φ) | 単相 | ||
| 風量(m3/h) | 強 | 350 | 350 |
| 弱 | 180 | 180 | |

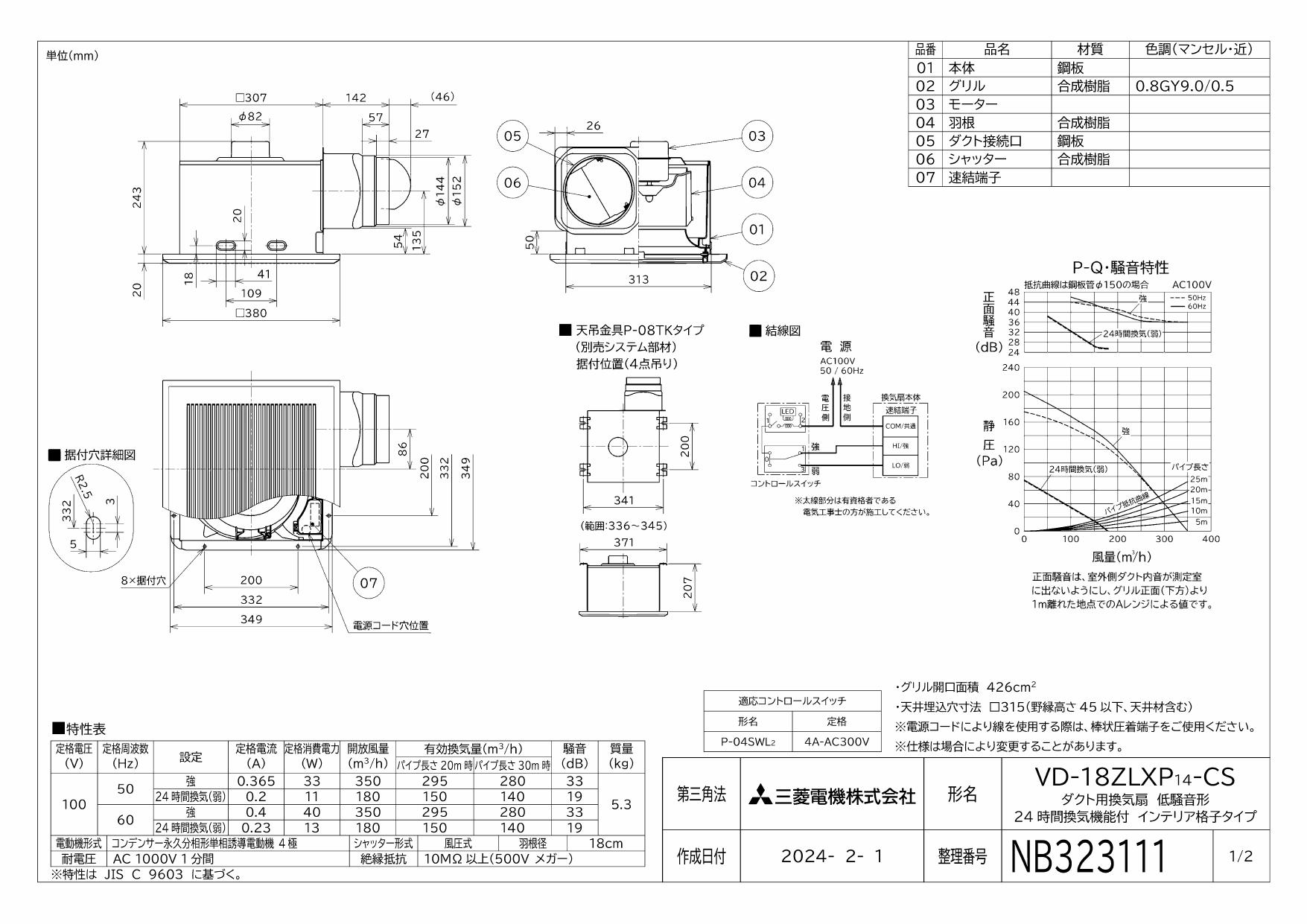

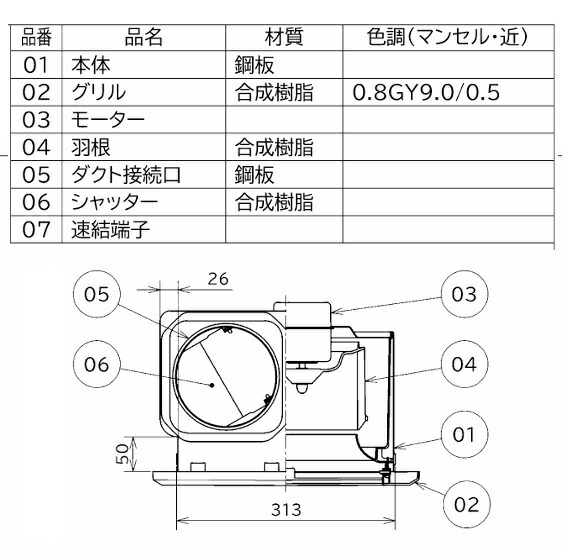

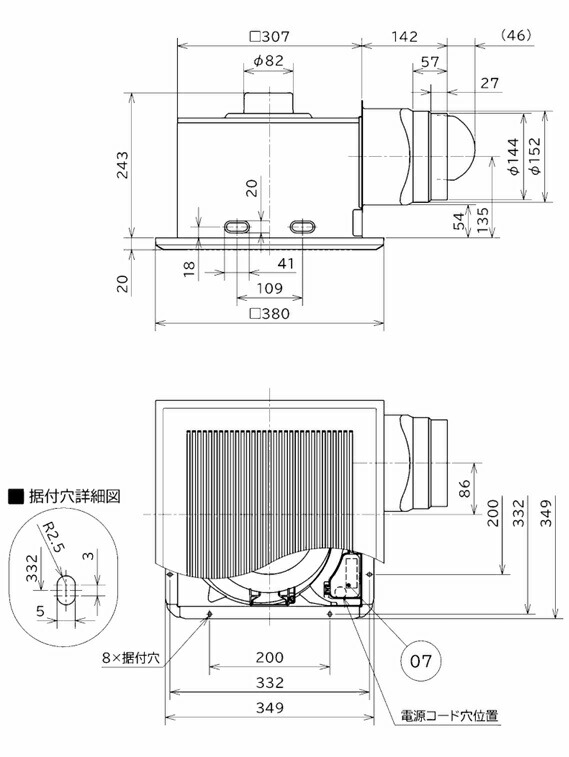

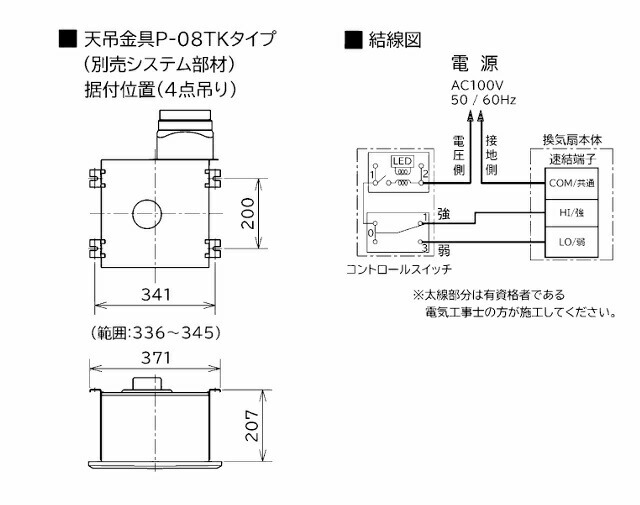

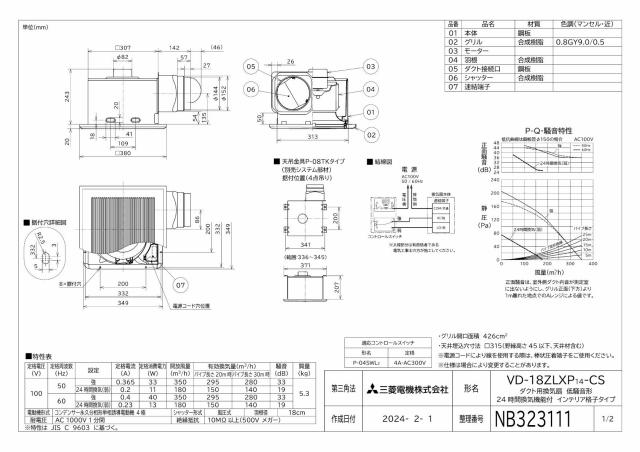

図面

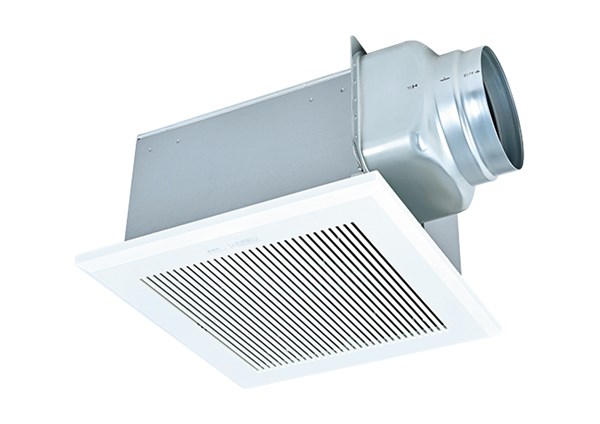

三菱【VD-18ZLXP14-CS】 換気扇 ダクト用換気扇 天井埋込形
居間・事務所・店舗用
低騒音 24時間換気機能付 インテリア格子タイプ
大風量タイプ VD-18ZLXP13-CSの後継品
天井埋込形換気扇 低騒音インテリア格子タイプ
汚れが付きにくい！グリル部と羽根部にデュアルバリアマテリアル採用
接続パイプΦ150mm 埋込寸法315mm角
主な機能・仕様
・グリル部と羽根部にデュアルバリアマテリアル採用
・高効率羽根「デルタシロッコファン」採用
・高密閉風圧式シャッター搭載
・低騒音設計
・グリル格子方向（縦・横）選択可能
・テーピングが容易な段付構造のダクト接続口採用（フレキダクト接続時）
・塩ビ管接続時のダクト方向微調整可能（全方向7°）
・速結端子接続
・本体スライド脱着式
・本体内側から軽量鉄骨へのネジ止め可能（本体ネジ止め部リブ付）
交換可能な旧品番
VD-18ZLXP6-CS
VD-18ZLXP7-CS
VD-18ZLXP8-CS
VD-18ZLXP9-CS
VD-18ZLXP10-CS
VD-18ZLXP11-CS
VD-18ZLXP12-CS
VD-18ZLXP13-CS
