特徴
仕様表
| 50Hz | 60Hz | ||
|---|---|---|---|
| ダクト径(mm) | EA | 100.0 | |
| 羽根径(mm) | 180.0 | ||
| 外形寸法(高さ×幅×奥行)(mm) | 220×498×380 | ||
| 機外静圧(Pa) | 0 | 0 | |
| 消費電力(W) | 強 | 30.50 | 35.50 |
| 弱 | 14.50 | 16 | |
| 製品質量(kg) | 4.3 | ||
| 騒音<SPL>(dB) | 強 | 36 | 35.50 |
| 弱 | 25 | 24.50 | |
| 電圧(V) | 100V | ||
| 電源(φ) | 単相 | ||
| 風量(m3/h) | 強 | 265 | 260 |
| 弱 | 170 | 165 | |

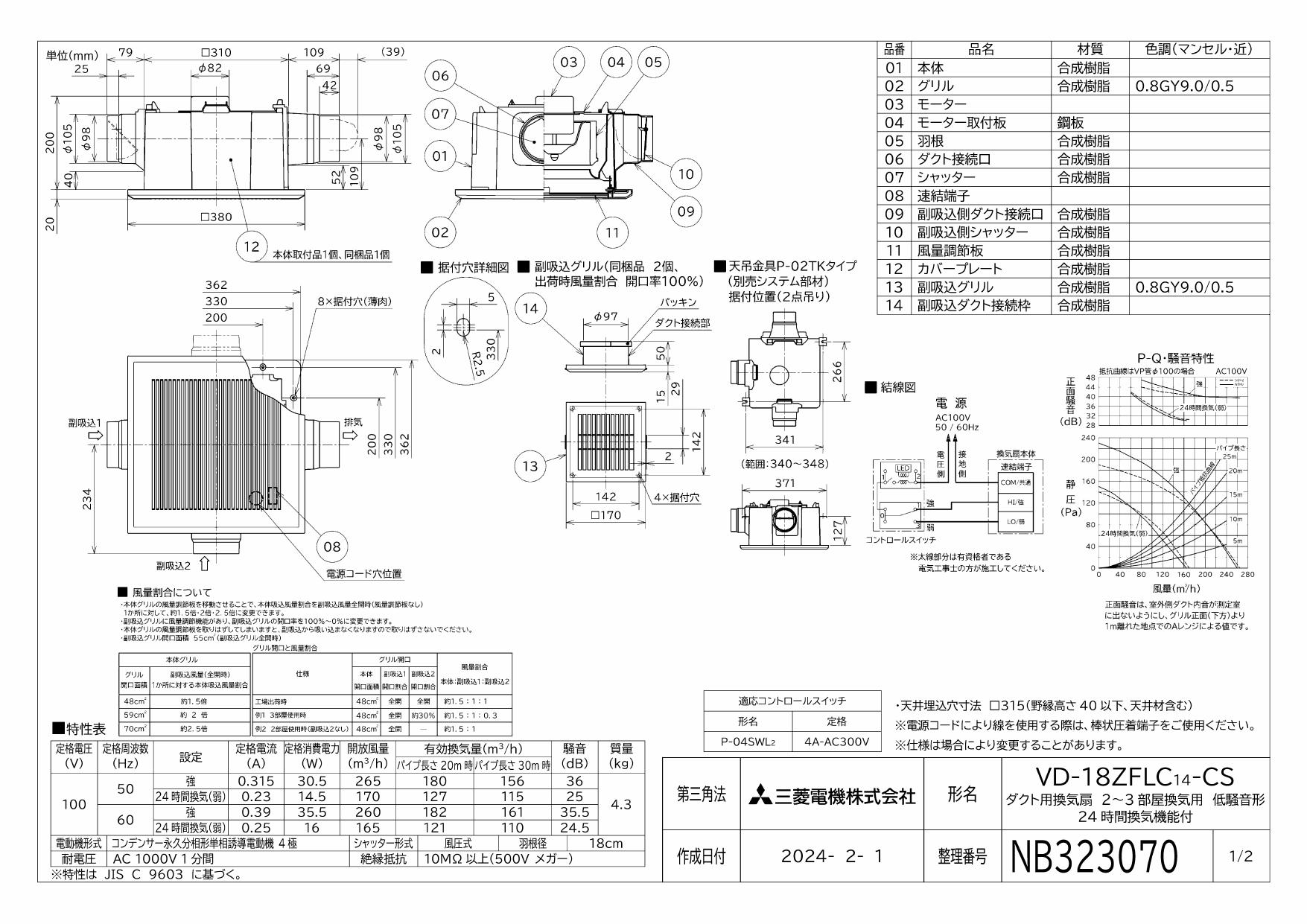

図面

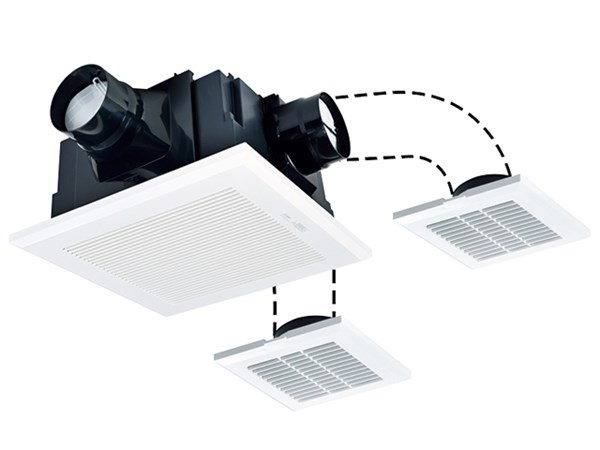

三菱【VD-18ZFLC14-CS】 換気扇 ダクト用換気扇 天井埋込形 接続パイプΦ100mm 埋込寸法315mm角 居間・事務所・店舗用 2～3部屋換気用 インテリア格子タイプ 低騒音形 VD-18ZFLC13-CSの後継品三菱【VD-18ZFLC14-CS】 換気扇 ダクト用換気扇 天井埋込形 接続パイプΦ100mm 埋込寸法315mm角 居間・事務所・店舗用 2～3部屋換気用 インテリア格子タイプ 低騒音形 VD-18ZFLC13-CSの後継品主な機能・仕様
・ｸﾞﾘﾙ部にﾃﾞｭｱﾙﾊﾞﾘｱﾏﾃﾘｱﾙ採用
・羽根部にﾊｲﾌﾞﾘｯﾄﾞﾅﾉｺｰﾃｨﾝｸﾞ･ﾌﾟﾗｽ採用
・高効率羽根｢ﾃﾞﾙﾀｼﾛｯｺﾌｧﾝβ｣採用
・3部屋同時換気
・2部屋のみの換気も可能
・風量調節板付(本体･副吸込ｸﾞﾘﾙとも)
・副吸込ｸﾞﾘﾙ付(2個､ｸﾞﾘﾙ部分着脱可能)
・副吸込3方向選択可能
・高密閉風圧式ｼｬｯﾀｰ搭載(排気側)
・低騒音設計
・ｸﾞﾘﾙ格子方向(縦･横)選択可能
・ﾃｰﾋﾟﾝｸﾞが容易な段付構造のﾀﾞｸﾄ接続口採用(ﾌﾚｷﾀﾞｸﾄ接続時)
・塩ﾋﾞ管接続時のﾀﾞｸﾄ方向微調整可能(全方向7°)
・速結端子接続
・本体ｽﾗｲﾄﾞ脱着式
交換可能な旧品番VD-18ZFLC5-CS、VD-18ZFLC6-CS、VD-18ZFLC7-CS、VD-18ZFLC9-CS、
VD-18ZFLC10-CS、VD-18ZFLC12-CS、VD-18ZFLC13-CS、
