特徴
仕様表
| 50Hz | 60Hz | ||
|---|---|---|---|
| ダクト径(mm) | OA | 100.0 | |
| 羽根径(mm) | 115.0 | ||
| 外形寸法(高さ×幅×奥行)(mm) | 225×378.50×275 | ||
| 機外静圧(Pa) | 0 | 0 | |
| 消費電力(W) | 強 | 7 | 7.50 |
| 弱 | 4.50 | 4.50 | |
| 製品質量(kg) | 2.4 | ||
| 騒音<SPL>(dB) | 強 | 26 | 26 |
| 弱 | 19 | 19 | |
| 電圧(V) | 100V | ||
| 電源(φ) | 単相 | ||
| 風量(m3/h) | 強 | 32 | 32 |
| 弱 | 22 | 22 | |

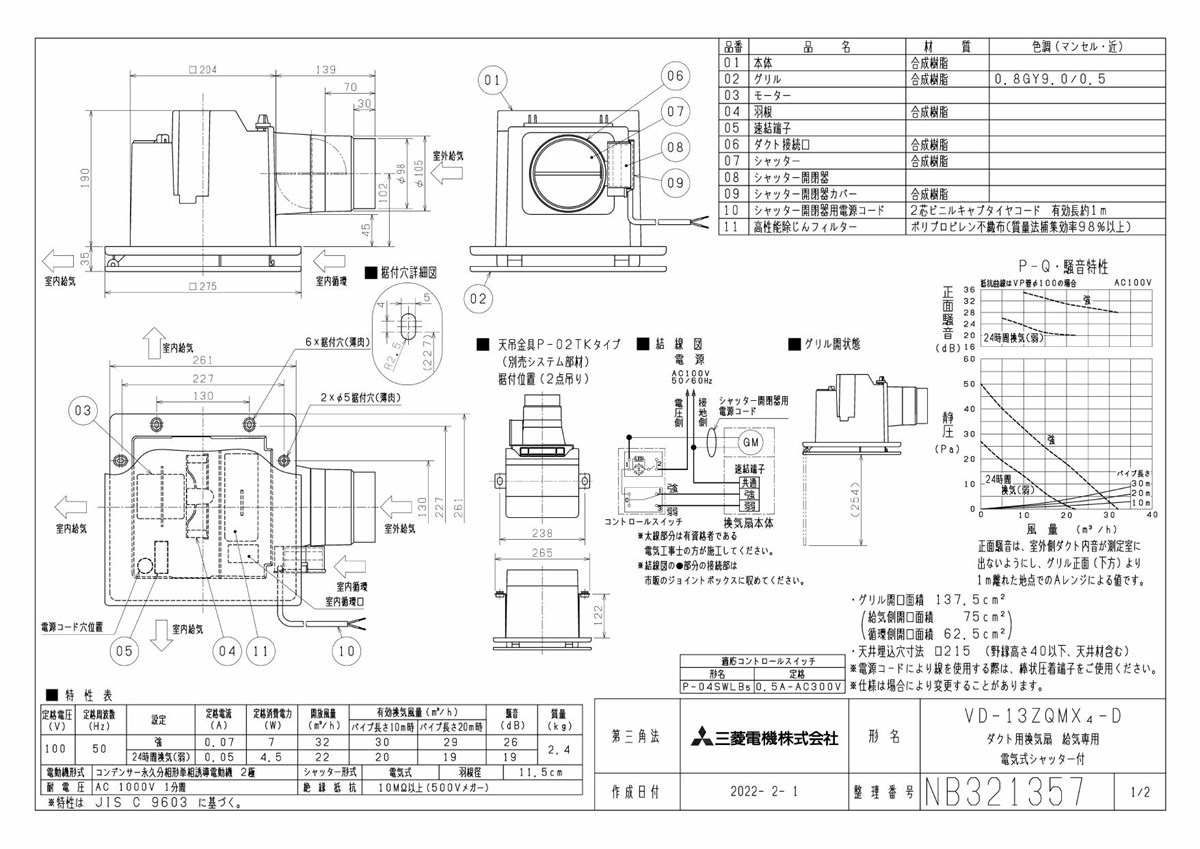

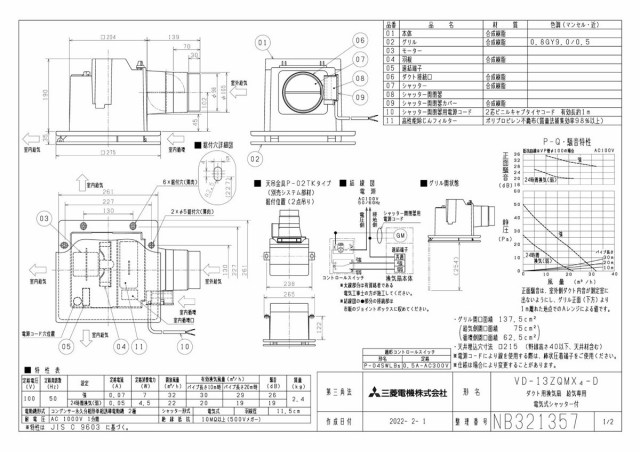

図面

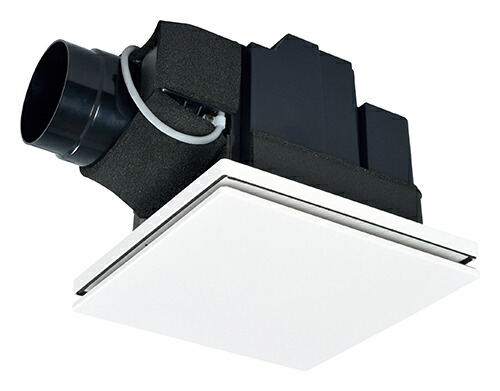

三菱 換気扇 【VD-13ZQMX4-D】換気扇 [本体]
24時間換気機能付換気扇 ダクト用換気扇
天井埋込形 給気タイプ 給気専用
居間・事務所・店舗用 ミックスフロー機能搭載
接続パイプφ100mm 埋込寸法215mm角
VD-13ZQMX4-D【純正品】
主な機能・仕様
・ミックスフロー機能搭載（混合比 給気3：循環1）
・省電力設計の高効率モータｰ採用
・薄型シロッコファン搭載
・低騒音設計
・テーピングが容易な段付構造のダクト接続口採用（フレキダクト接続時）
・塩ビ管接続時のダクト方向微調整可能（全方向7°）
・速結端子接続
・本体スライド脱着式
・抗酸化成分を持つサプリメントカートリッジ搭載可能（別売）
・グリル部にデュアルバリアマテリアル採用
【交換可能な旧品番】
VD-13ZQMX-D、VD-13ZQMX2-D、VD-13ZQMX3-D
