接続パイプΦ100mm 埋込寸法180mm角
浴室・トイレ・洗面所用 サニタリー用
低騒音形
VD-10ZC13の後継品
【主な機能・仕様】
・グリル部にデュアルバリアマテリアル採用
・羽根部にハイブリッドナノコーティング・プラス採用
・高効率羽根「デルタシロッコファンβ」採用
・省電力設計の高効率モーター採用
・高密閉風圧式シャッター搭載
・低騒音設計
・テーピングが容易な段付構造のダクト接続口採用(フレキダクト接続時)
・塩ビ管接続時のダクト方向微調整可能(全方向7°)
・速結端子接続
・本体スライド脱着式
販売形名コード：533W87
【交換可能な旧品番
VD-10ZC、VD-10ZC3、VD-10ZC5、
VD-10ZC7、VD-10ZC9、VD-10ZC10、VD-10ZC11、VD-10ZC12、VD-10ZC13
また、ルーバーの若干のデザイン違いで以下の品番も交換可能です
VD-10ZC5-C、VD-10ZC7-C、VD-10ZC9-C、VD-10ZC10-C、VD-10ZC11-C
住宅メーカーのOEM品とも互換性があります。
VD-10ZC3-TK、VD-10ZC5-TK、VD-10ZC7-TK、VD-10ZC9-TK、VD-10ZC8-TK、VD-10ZC10-TK、
VD-10ZC11-TK、VD-10ZC12-TK、VD-10ZC13-TK 他、
特徴

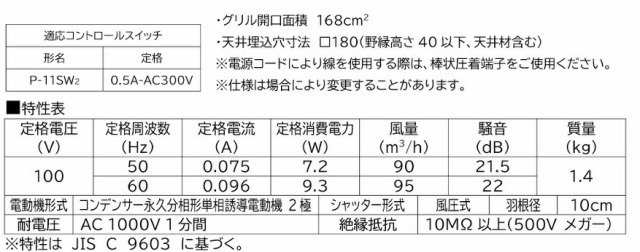

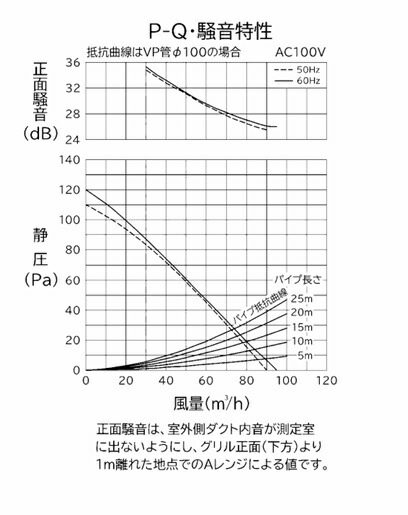

仕様表
| 50Hz | 60Hz | ||
|---|---|---|---|
| ダクト径(mm) | EA | 100.0 | |
| 羽根径(mm) | 100.0 | ||
| 外形寸法(高さ×幅×奥行)(mm) | 199×321×250 | ||
| 機外静圧(Pa) | 0 | 0 | |
| 消費電力(W) | 7.20 | 9.30 | |
| 製品質量(kg) | 1.4 | ||
| 騒音<SPL>(dB) | 21.50 | 22 | |
| 電圧(V) | 100V | ||
| 電源(φ) | 単相 | ||
| 風量(m3/h) | 90 | 95 | |

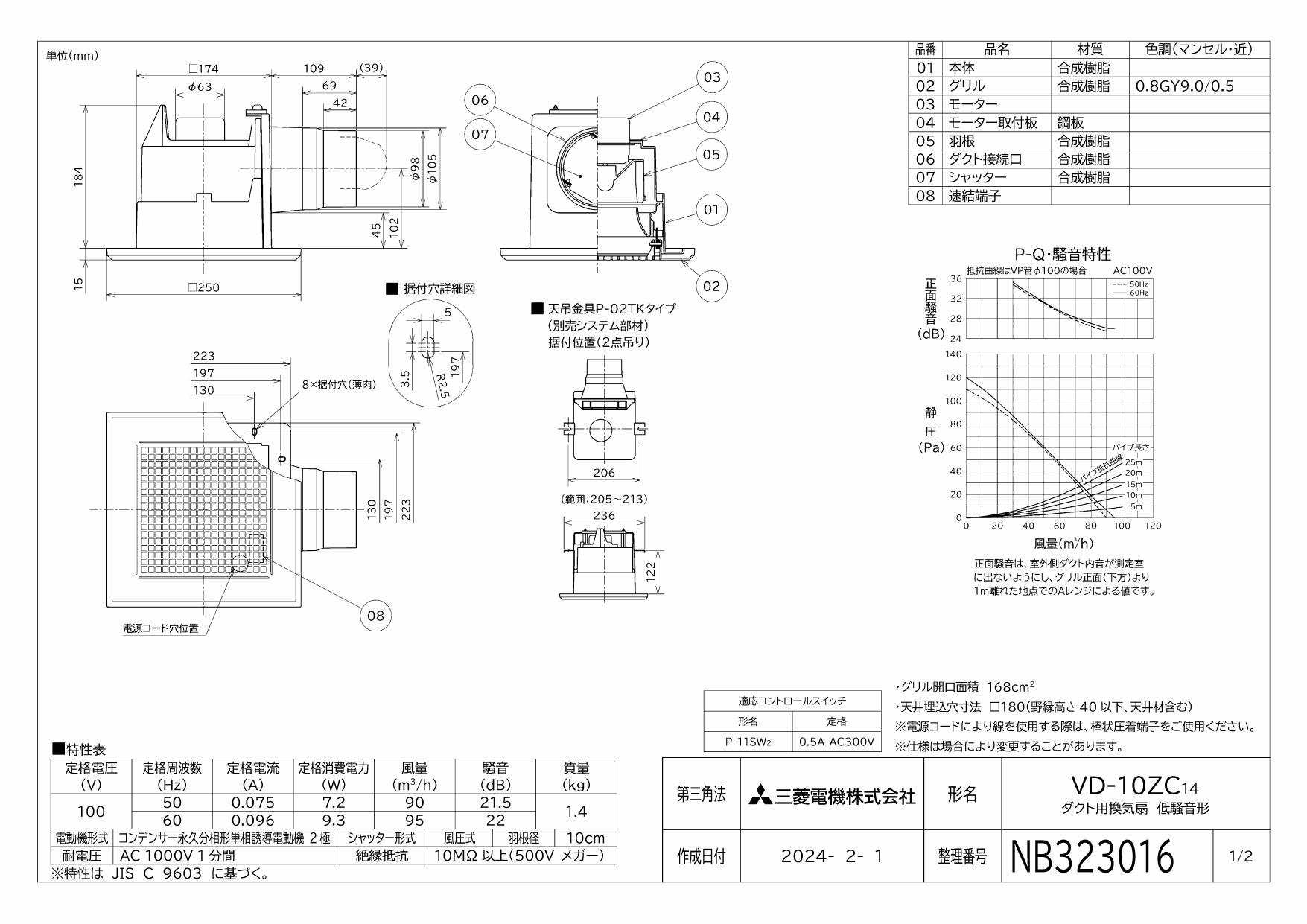

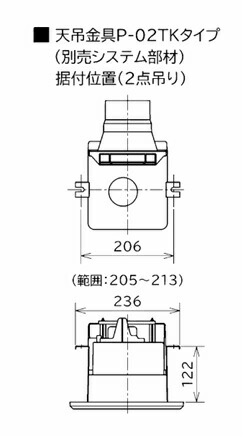

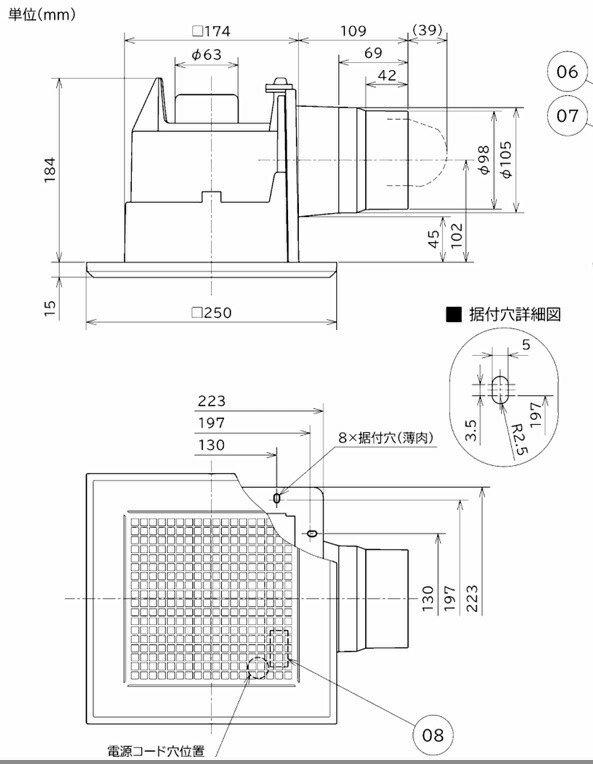

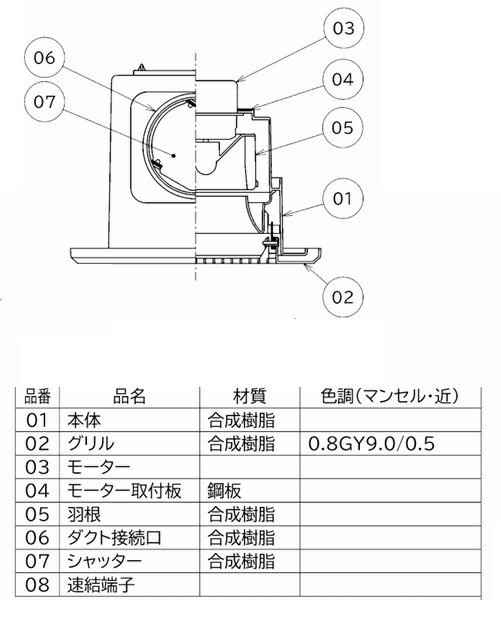

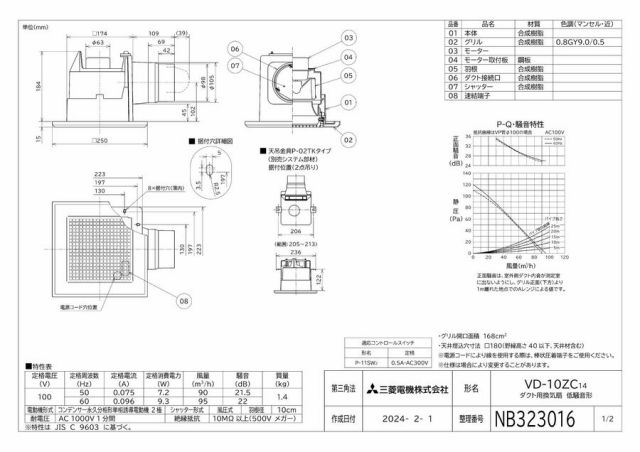

図面
【交換可能な旧品番
VD-10ZC、VD-10ZC3、VD-10ZC5、
VD-10ZC7、VD-10ZC9、VD-10ZC10、VD-10ZC11、VD-10ZC12、VD-10ZC13
また、ルーバーの若干のデザイン違いで以下の品番も交換可能です
VD-10ZC5-C、VD-10ZC7-C、VD-10ZC9-C、VD-10ZC10-C、VD-10ZC11-C

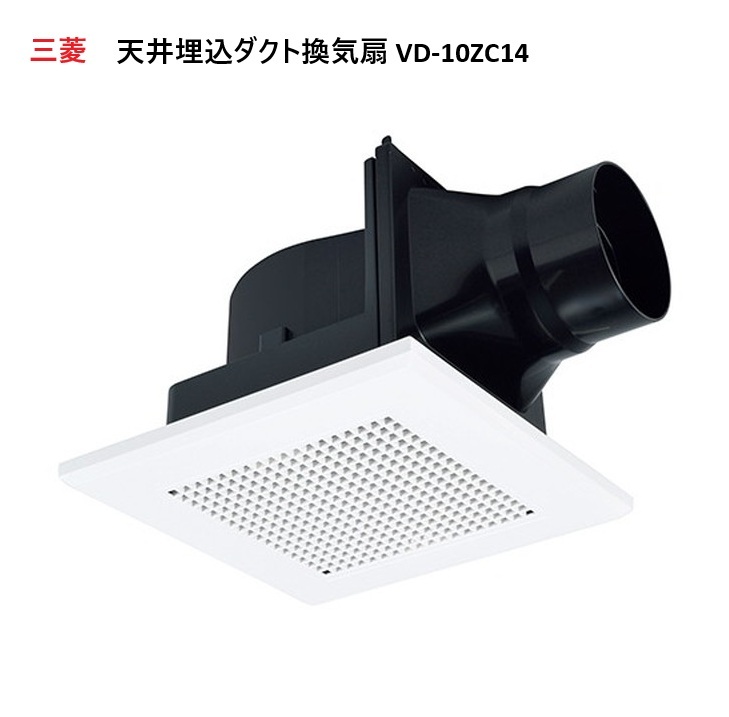

三菱【VD-10ZC14】 換気扇 ダクト用換気扇 天井埋込形
接続パイプΦ100mm 埋込寸法180mm角
浴室・トイレ・洗面所用 サニタリー用
低騒音形
VD-10ZC13の後継品
