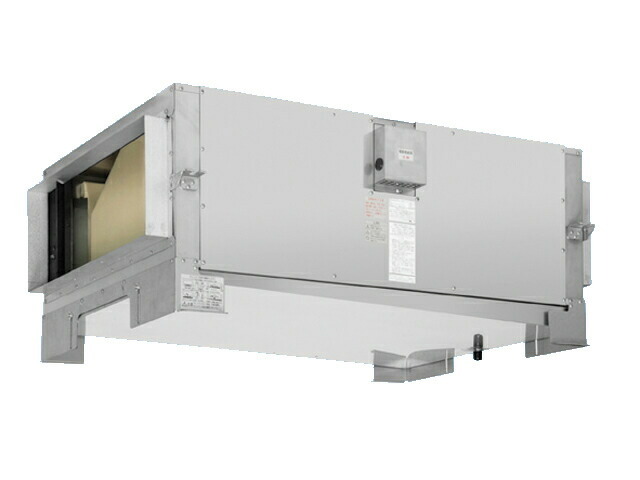

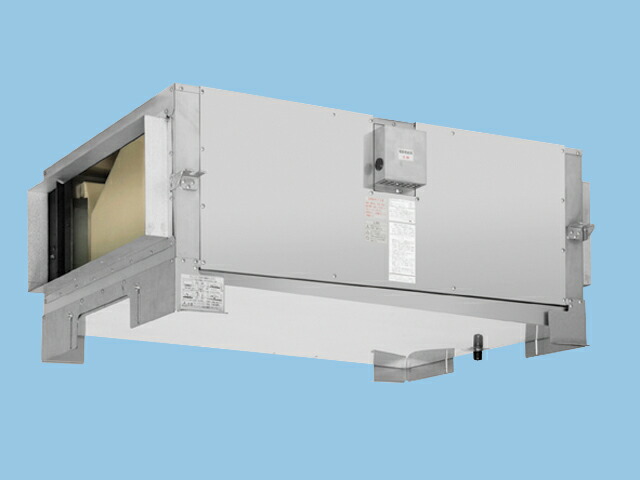

●パナソニック　換気扇 厨房形キャビネットファン（大風量タイプ） 消音ボックス付送風機 キャビネットファン 厨房形 ステンレス製・天吊形 大風量タイプ 三相200V【FY-28TCY3】【fy-28tcy3】 ●

特長：●ダクトからの直線的な気流をファン吸込口へスムーズに誘導した独自の風路構造”スライダーフロー”と高トルク専用モーターを採用。さらに「静音形・消音形キャビネットファン」で搭載した羽根車・ファンケーシングの採用により最大風量約13、000m3/hを実現。
●消音ボックス内風速を穏やかにして、気流騒音を低減。既存のベルト駆動タイプ遠心送風機（厨房耐湿仕様）と比較して、代表風量時にて側面騒音-18dB(A)を実現。
●消音ボックス内部に直結駆動のファンモーターユニットを複数配置し、ベルトメンテナンスが不要。また、点検パネルを外すだけで各ファンモーターユニットを個別に取り外し可能。
●薄型設計で狭い天井裏スペースにも設置可能。
●高低差30mmの”ハイテーパードレンパン”、内径15mmの”大口径ドレンプラグ”の採用により、厨房特有の油分を含んだドレン水を効率的に排水。
●許容吸込み空気温度”max80℃”に対応。またステンレス製の外装パネルとドレンパンを採用し耐食性に配慮。
●”撥油塗装羽根車”、”縦スライド機構付ドレンパン”を採用し、清掃性に配慮。
●本送風機は公共建築協会の評価対象範囲外ですが、構造については平成19年度版公共建築工事標準仕様の「消音ボックス付送風機」に準じています。
●全機種端子台付。
●羽根車は鋼板製。

お願い：●プール、温泉での排気、塩素等の薬剤を使用する所では、腐食の可能性が大きくなりますので使用できません。
●使用環境条件：取扱空気0℃?+80℃相対湿度100%以下周囲空気-10℃?+40℃相対湿度85%以下。
●保守のために天井に450mm角以上の点検口を点検パネル側に設けてください。
●必ずアース工事をしてください。
●モーター焼損保護のため過負荷保護装置（モーターブレーカーなどの保護機器）を使用してください。（モーターブレーカーなどの
選定にあたっては、特性表記載の最大電流の1.2倍?1.5倍を目安にしてください。）
●漏電ブレーカーを必ず設置してください。
●本品は水平に取り付け、天地逆・点検パネル上下面方向、上下吐き出し方向に設置しないでください。
●油煙の発生する場所には、グリスフィルターを吸込側に取り付けてください。（客先手配）
●ドレン抜きにフレキシブルパイプ又は、塩ビパイプを接続し、確実に排水してください。（ドレン配管の勾配は、排出側へ1/100以上としてください。）（ドレン抜きねじサイズR1/2）
●接続ダクト及び製品本体の外部に結露を生じる恐れがある時は、必ず断熱処理を施してください。
●運転停止時、羽根車が高速で逆回転しないよう、外風他による過度な風が接続ダクト内を流れないようにしてください。（必要に応じて電動ダンパー等（客先手配）を設けてください。）
●極端な曲げ、吹出口、吸込口のすぐそばでの曲げなど、ダクト抵抗が極度に大きくなる工事はしないでください。吸込口、吐出口が閉塞に近い状態での運転となりうるので、振動や騒音値が大きくなるばかりではなく、風量の低下やモーターに悪影響を与えます。（目安：最大風量の10%未満での運転はさけてください）
●旧商品とは吊りボルトの取付ピッチは異なります。
●離島の場合の運賃は都度お問い合わせください。

用途：業務用厨房
