仕様表

発売日･終了日	発売日:2004年09月06日
品名	熱交換形 天井埋込形
品名	10畳用（0.5回/h時）
品名	ルーバー色：クリスタルホワイト 温暖地・準寒冷地用
特長	Q-hiファンは居室に常時換気を義務付けた改正建築基準法に対応できる換気扇です。 ●冷暖房時の排気で損なう熱を効率よく回収する熱交換形 ●給気側の給気清浄フィルターはプリーツタイプの採用で捕集機能を向上。 ●更に、フィルターに添着したスーパーアレルバスター、緑茶カテキンで花粉などのアレル物質やウイルスの活動を抑制し、さらにバイオ除菌浮遊菌等を除去します。 ●ルーバーは光触媒コートを採用 ●「強-弱」の速調付 ●φ100mmの2層管（別売品）の使用により、施工が1パイプ工事で簡単 ＊設定条件 ・天井高2.5m ・1畳の面積は1.65m2 ・換気回数0.5回/hとして算出 ■速調スイッチ（別売） FY-SV12WC、FY-SV12Wのいずれかをご利用ください。 ■交換用給気清浄フィルター（別売品） FY-FB1812A（ｽｰﾊﾟｰｱﾚﾙﾊﾞｽﾀｰ、緑茶ｶﾃｷﾝ、ﾊﾞｲｵ除菌） ■パイプフード（別売品） 樹脂製丸形 FY-MTP04-C（ﾍﾞｰｼﾞｭ） FY-MTP04-K（ﾌﾞﾗｯｸ） 樹脂製角形 FY-WTP04-C（ﾍﾞｰｼﾞｭ） FY-WTP04-K（ﾌﾞﾗｯｸ） SUS製丸形 FY-MTX04（ｼﾙﾊﾞｰ） FY-MTX04-K（ﾌﾞﾗｯｸ） SUS製丸形・FD付 FY-MTXA04（ｼﾙﾊﾞｰ） FY-MTXA04-K（ﾌﾞﾗｯｸ） SUS製角形・FD付 FY-MWXA04（ｼﾙﾊﾞｰ） ■ダクト〈二層管〉（別売品） FY-PW042（2ｍ）
お願い	●室外温度-5℃以下で、室内温度20℃、室内相対湿度50％以上の条件下では結露が発生することがありますので布でふきとってください。 ●特に寒い時、外風の強く当る所では、運転停止時に冷気が侵入することがあります。 ●結露防止のため、2層管に断熱材（グラスウール厚み25ｍｍ程度）を巻いてください。 ●設置にあたっては、火災警報器との関係にご注意下さい。 ルーバーがABS樹脂製のため油煙の発生、および薬品・溶剤を使用する場所では 設置しないでください。
用途	居間

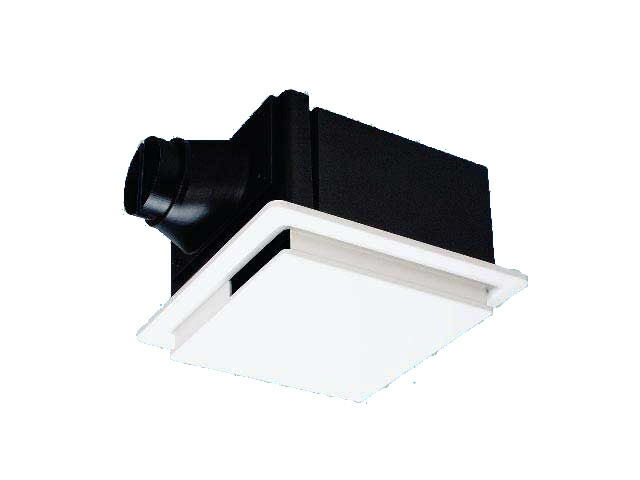

パナソニック FY-10E-W Q-hiファン (熱交換タイプ・天埋め形)
熱交換形 天井埋込形 10畳用 (0.5回/h時) ルーバー色:クリスタルホワイト
温暖地・準寒冷地用 換気扇 Q-hiファン D（天井埋込形 ダクト換気扇 天井埋め込み型）
24時間常時換気推奨　強制同時給排・強弱【純正品】
スーパーアレルバスター　緑茶カテキン　バイオ除菌



●パナソニック　換気扇 Ｑ-ｈｉファン（熱交換タイプ・天埋め形） 熱交換形 天井埋込形 10畳用（0.5回/h時） ルーバー色：クリスタルホワイト 温暖地・準寒冷地用【FY-10E-W】【fy-10e-w】 ●

特長：Q-hiファンは居室に常時換気を義務付けた改正建築基準法に対応できる換気扇です。

●冷暖房時の排気で損なう熱を効率よく回収する熱交換形
●給気側の給気清浄フィルターはプリーツタイプの採用で捕集機能を向上。
●更に、フィルターに添着したスーパーアレルバスター、緑茶カテキンで花粉などのアレル物質やウイルスの活動を抑制し、さらにバイオ除菌浮遊菌等を除去します。
●ルーバーは光触媒コートを採用
●「強-弱」の速調付
●φ100mmの2層管（別売品）の使用により、施工が1パイプ工事で簡単

＊設定条件
・天井高2.5m
・1畳の面積は1.65m2
・換気回数0.5回/hとして算出

■速調スイッチ（別売）
FY-SV12WC、FY-SV12Wのいずれかをご利用ください。
■交換用給気清浄フィルター（別売品）
FY-FB1812A（ｽｰﾊﾟｰｱﾚﾙﾊﾞｽﾀｰ、緑茶ｶﾃｷﾝ、ﾊﾞｲｵ除菌）
■パイプフード（別売品）
樹脂製丸形 FY-MTP04-C（ﾍﾞｰｼﾞｭ） FY-MTP04-K（ﾌﾞﾗｯｸ）
樹脂製角形 FY-WTP04-C（ﾍﾞｰｼﾞｭ） FY-WTP04-K（ﾌﾞﾗｯｸ）
SUS製丸形 FY-MTX04（ｼﾙﾊﾞｰ） FY-MTX04-K（ﾌﾞﾗｯｸ）
SUS製丸形・FD付 FY-MTXA04（ｼﾙﾊﾞｰ） FY-MTXA04-K（ﾌﾞﾗｯｸ）
SUS製角形・FD付 FY-MWXA04（ｼﾙﾊﾞｰ）
■ダクト〈二層管〉（別売品）
FY-PW042（2ｍ）
お願い：●室外温度-5℃以下で、室内温度20℃、室内相対湿度50％以上の条件下では結露が発生することがありますので布でふきとってください。
●特に寒い時、外風の強く当る所では、運転停止時に冷気が侵入することがあります。
●結露防止のため、2層管に断熱材（グラスウール厚み25ｍｍ程度）を巻いてください。
●設置にあたっては、火災警報器との関係にご注意下さい。

ルーバーがABS樹脂製のため油煙の発生、および薬品・溶剤を使用する場所では
設置しないでください。
用途：居間

（天井埋込形換気扇　ダクト換気扇　天井埋め込み型 換気扇）
