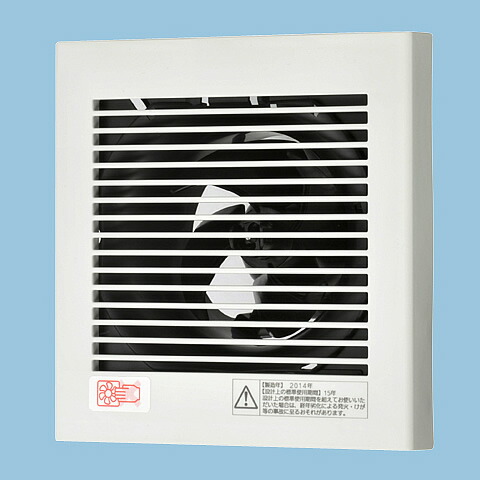

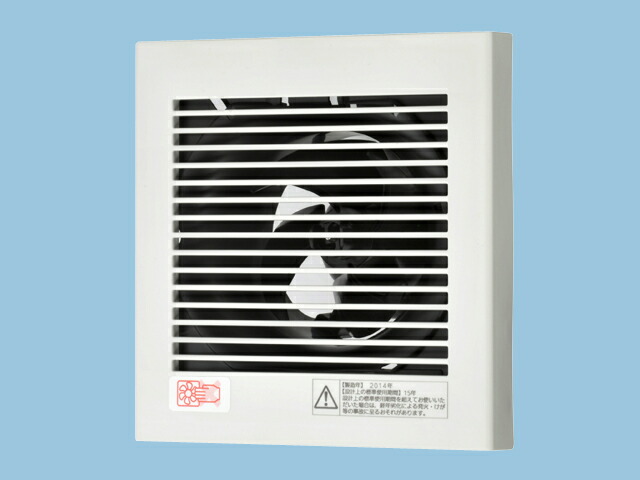

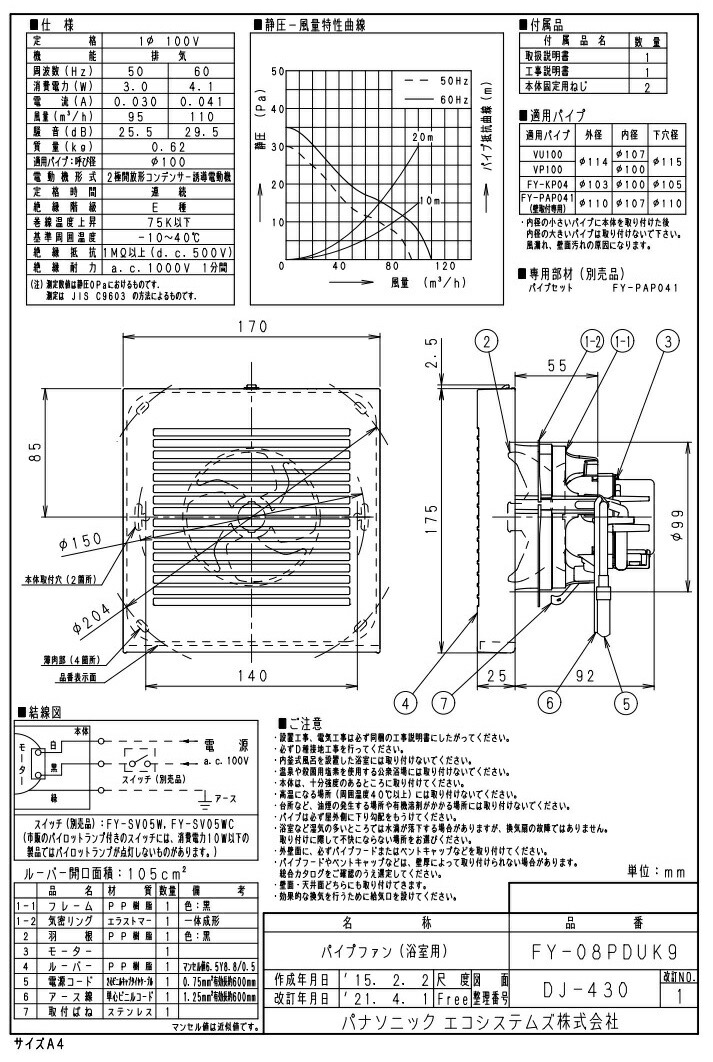

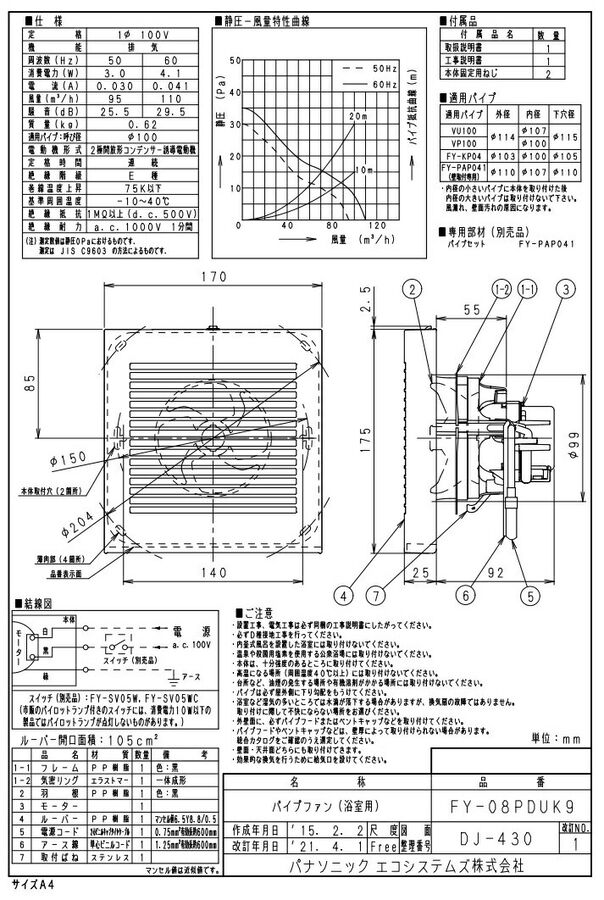

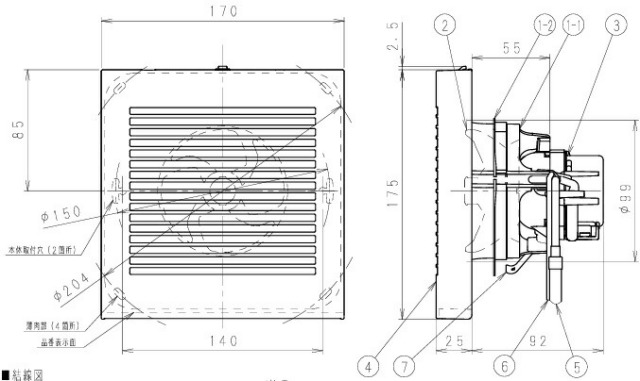

FY-08PDUK9　図面はこちら（gif）


【品名】
パイプファン
浴室換気扇排気　プロペラファン　壁・天井取付どちらもOK
角形格子ルーバー　耐湿仕様（浴室用）　適用パイプ径：φ100mm　コード付

【特長】
浴室換気に適した耐湿形。シンプルなデザインで浴室スッキリ
●サイレントストリームファン、ストリームモーター搭載で
　 低騒音・低消費電力設計
●ワンタッチ着脱羽根の採用でお掃除のしやすい構造
●気密リング付で室内への逆流を抑え、壁面の汚れを抑制
●浴室用（耐湿形）
●壁面・天井面取付兼用形

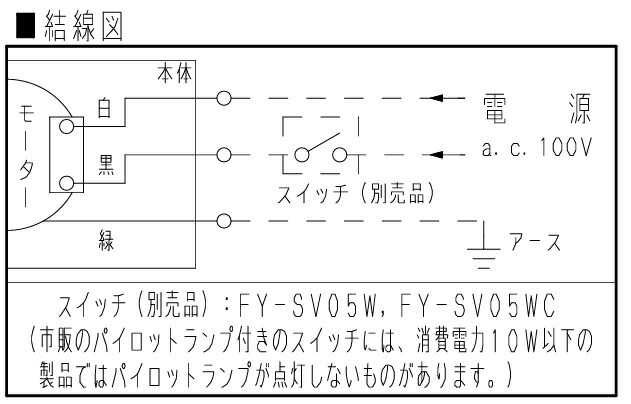

●電源コード付（結線タイプ）
【お願い】
●浴室など湿気の多い所でご使用の場合は、必ずアース工事を行なってください。
●浴室など湿気の多い場所では水滴が落下する場合がありますが、換気扇の故障ではありません。
取り付けに際しては不快にならない場所をお選びください。
●屋外側にパイプフードなど部材を取り付ける場合は、換気扇と部材が当たらないよう、寸法を確認のうえ、パイプの長さを決めてください。
又アルミ製フレキシブルダクトのご使用は、ダクト変形による羽根当りの恐れがありますので避けてください。
●内釜式風呂を設置した浴室には取り付けないでください。
●温泉や殺菌用塩素を使用する公衆浴場には取り付けないでください。故障の原因となります。

【用途】
浴室

【改正省エネルギー基準・低炭素建築物認定制度　関連性能値】
方式：壁付け式
比消費電力（50Hz） （Ｗ/（m3/ｈ））：0.04
比消費電力（60Hz） （Ｗ/（m3/ｈ））：0.04
定格消費電力（50Hｚ）（Ｗ）：3.0
定格消費電力（60Hｚ）（Ｗ）：4.1
有効換気風量（50Hｚ）（ｍ3/ｈ）：85
有効換気風量（60Hz）（ｍ3/ｈ）：98


【適合部材（別売）】
●壁スイッチ
・換気扇用スイッチ（ON-OFFの切り替え用） FY-SV05W スイッチプレート・スイッチカバー付き


●深型　パイプフード
・深形　ステンレス製　標準　FY-MFX043

・深形　防火ダンパー付き　ステンレス製　FY-MFXA043

・深形　アルミ製　標準　FY-MFA043

・深形　防火ダンパー付き　ステンレス製　FY-MFAA043

●丸型　パイプフード
・丸形　パイプフード　ステンレス製　FY-MCX042

・丸形　防火ダンパー付き　パイプフード　ステンレス製　FY-MCXA042

●薄壁用・深型　パイプフード
・薄壁用・深型　標準　ステンレス製　パイプフードFY-MKX043

・薄壁用・深型　防火ダンパー付　ステンレス製　パイプフードFY-MKXA043


※適合部材の代表例です。他にもございますので、ご希望の仕様のものがございましたら、お気軽にフォームまたはLINEよりお問い合わせくださいませ。



【交換可能な旧品番】FY-08PDUK8、FY-08PDUK7、FY-08PDUK6
